उत्पाद विवरण:
|

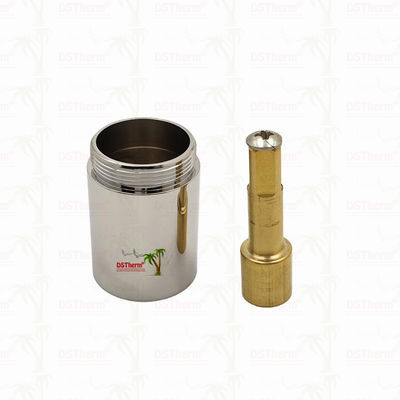

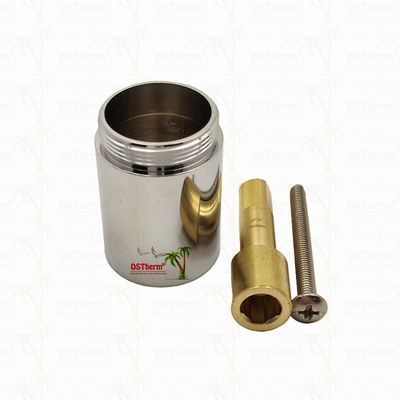

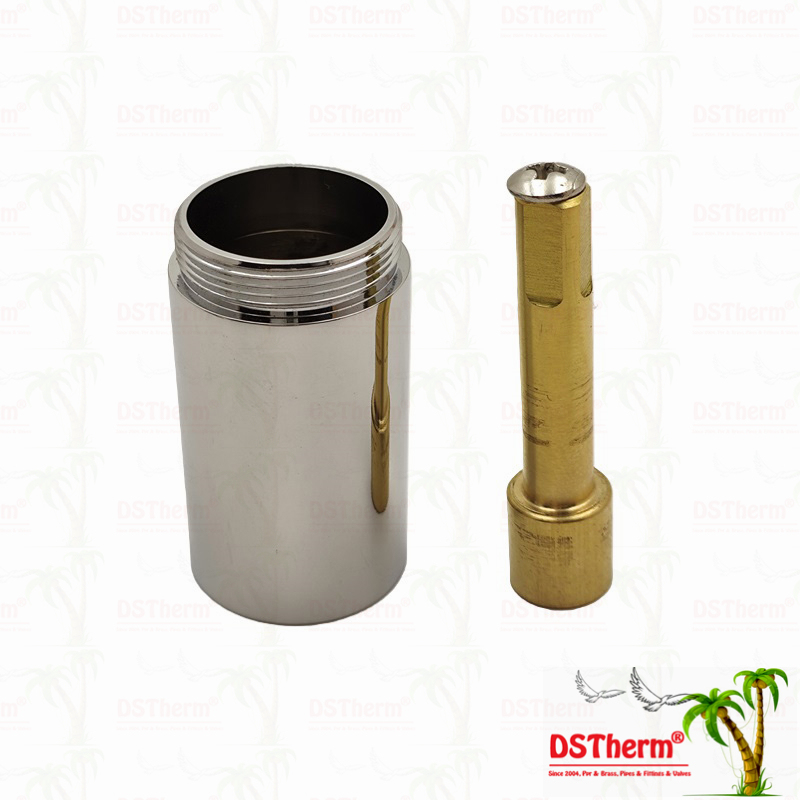

| Product Name: | Chrome Plated Valve Cartridge With Extension Sleeve | Length: | According to Standard/Customized |
|---|---|---|---|
| Specification: | 1/2" 3/4" 1" | Sample: | Available |
| Color: | Brass Color & Nickel Plated Color | Size: | 1/2"-1" / Customized Size |
| Facade: | Smooth and tidy | Usage: | For Valve Cartridges |
| Material: | Brass CW617N etc. | Designs: | DSTHERM & From Customer |
विशिष्टता
क्या हैवाल्व कारतूस एक्सटेंशन स्लीव?
वाल्व कारतूस एक्सटेंशन स्लीवस्थापना स्थान की कमी या सीमित संचालन की समस्या को हल करने के लिए पाइपिंग सिस्टम में एक प्रमुख संक्रमण सहायक उपकरण है। यह संकीर्ण या छिपे हुए स्थानों (जैसे कि गुप्त जल टैंक और घने पाइप कुएं) में विशेष रूप से महत्वपूर्ण है।
1. परिचालन विस्तार
सीमित या कठिन-से-पहुंच वाली स्थापनाओं (जैसे, दीवारों के पीछे, भूमिगत पाइपलाइन) के अनुकूल होने के लिए वाल्व स्टेम की लंबाई बढ़ाता है।
सुविधाजनक क्षेत्रों में एक्ट्यूएटर/हैंडव्हील को स्थानांतरित करके उच्च तापमान या खतरनाक वातावरण में सुरक्षित संचालन को सक्षम बनाता है।
2. संगतता वृद्धि
रेट्रोफिट परियोजनाओं में वाल्व और एक्ट्यूएटर के बीच बेमेल इंटरफेस को जोड़ता है।
मल्टी-ब्रांड संगतता के लिए मानकीकृत वाल्व सिस्टम (ISO 5211, DIN 3338) का समर्थन करता है।
3. संक्षारण और पहनने का प्रतिरोध
क्रोम प्लेटिंग घर्षण, रासायनिक जोखिम और ऑक्सीकरण के खिलाफ एक सुरक्षात्मक परत प्रदान करता है, जो नम या संक्षारक स्थितियों (जैसे, समुद्री, रासायनिक संयंत्र) में सेवा जीवन का विस्तार करता है।
संरचनात्मक विशेषताएं
1. सामग्री और कोटिंग
शरीर: बेहतर मशीनिंग और दबाव प्रतिरोध (1.6 एमपीए तक) के लिए उच्च-श्रेणी का पीतल (C36000/C37700)।
सतह: बेहतर कठोरता (800–1000 HV) और सुचारू संचालन के लिए इलेक्ट्रोप्लेटेड क्रोमियम (10–15 μm मोटाई)।
2. सटीक इंजीनियरिंग
संचालन के दौरान स्टेम रोटेशन को रोकने के लिए आंतरिक स्प्लाइन/हेक्सागोनल बोर।
लीक-प्रूफ कनेक्शन के लिए PTFE सीलिंग टेप खांचे के साथ थ्रेडेड एंड्स (NPT/BSPP)।
3. अनुकूलन योग्य डिज़ाइन

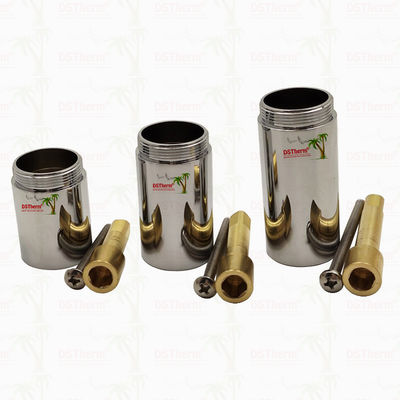

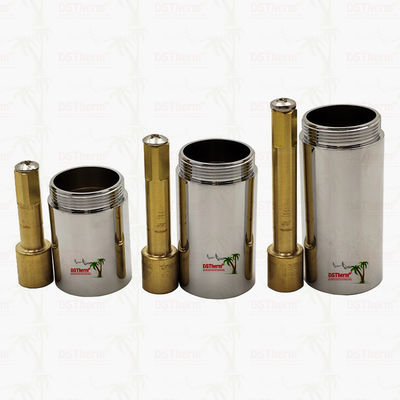

इस पर मांग पर अनुकूलन के साथ मानक आकारों (1/2", 3/4", 1") में उपलब्ध है:
एंटी-वाइब्रेशन स्लॉट या थर्मल विस्तार जोड़।
बोल्टेड सिस्टम के लिए फ्लैंज्ड एंड्स।
प्रतिस्पर्धी बढ़त
अनुकूलित समाधान: DSTHERM’s CNC मशीनिंग आला अनुप्रयोगों के लिए ±0.1 मिमी आयामी सटीकता की अनुमति देता है।
लागत दक्षता: क्रोम प्लेटिंग बिना लेपित पीतल की आस्तीन की तुलना में रखरखाव आवृत्ति को 40% तक कम कर देता है।
अनुप्रयोग
| दृश्य | कार्रवाई का सिद्धांत | समस्या का समाधान |
| विस्तारित ऑपरेटिंग गहराई | वाल्व कोर (जैसे एंगल वाल्व, मिक्सिंग वाल्व) और पाइपलाइन के बीच स्थापित, वाल्व बॉडी और पाइपलाइन कनेक्शन बिंदु के बीच की दूरी बढ़ाने के लिए। | जब वाल्व कोर दीवार/उपकरण में बहुत गहरा दफन हो जाता है, तो साधारण उपकरण माउंटिंग नट्स तक नहीं पहुंच सकते हैं। |
| गैर-मानक स्थापना के साथ संगत | पाइपलाइन की पूर्व-दफन स्थिति में त्रुटि की भरपाई करें (जैसे कि आरक्षित पाइप मुंह डिजाइन स्थिति से ±30 मिमी से विचलित होता है)। | पाइपलाइन गलत संरेखण के कारण वाल्व स्थापित करने में असमर्थता से बचें। |
| सहायक सीलिंग सुरक्षा | आंतरिक सीलिंग स्टेप वाल्व कोर थ्रेड (मुख्य सील + एक्सटेंशन पीस बैकअप सील) के साथ एक डबल सीलिंग परत बनाता है। | एकल सील की विफलता के कारण पानी के रिसाव के जोखिम को कम करें। |
| विभिन्न व्यास पाइपों के अनुकूल | कुछ को विभिन्न व्यास संरचनाओं (जैसे DN20→DN15) के रूप में डिज़ाइन किया गया है ताकि विभिन्न आकारों के पाइप और वाल्व को जोड़ा जा सके। | पाइपिंग सिस्टम में व्यास परिवर्तन की आवश्यकता को सरल बनाएं। |
उदाहरण: दुबई होटल रेट्रोफिट परियोजना को कंक्रीट की दीवारों के माध्यम से 120 बाथरूम मिक्सिंग वाल्व का विस्तार करने की आवश्यकता थी। DSTHERM ने M30×1.5 थ्रेड्स के साथ 300 मिमी क्रोम-प्लेटेड स्लीव की आपूर्ति की, जिससे टूल-फ्री इंस्टॉलेशन और पोस्ट-कंस्ट्रक्शन रिसाव को खत्म किया जा सका।
कस्टम विशिष्टताओं के लिए, वाल्व प्रकार (बॉल/गेट/ग्लोब), स्टेम व्यास और पर्यावरणीय स्थितियां (तापमान/दबाव/मीडिया) प्रदान करें।
(नोट: DSTHERM’s के वास्तविक उत्पाद डेटा के आधार पर तकनीकी मापदंडों का विस्तार किया जा सकता है।)
पैकेजिंग और डिलीवरी
पैकेजिंग विवरण:
(1) निर्यात सुरक्षित बॉक्स।
(2) भराव के साथ आंतरिक बक्से।
(3) आउटपैकेज उच्च गुणवत्ता वाले कार्टन हैं।
(4) कस्टम पैकेज।
हम आपके लिए क्या कर सकते हैं?
1. नमूना उपलब्ध है।
2. स्वतंत्र अनुसंधान एवं विकास, आईएसओ निर्माण, सटीक गुणवत्ता मानक, आधुनिक रसद प्रबंधन और अच्छी विपणन रणनीति।
3. 24 घंटे के भीतर पूछताछ का जवाब दिया गया।
4. पेटेंट उत्पाद।
5. OEM या ODM उपलब्ध है।
6. कुछ अतिरिक्त सहायक उपकरण की आपूर्ति की जा सकती है।
7. आप जितनी बड़ी मात्रा में ऑर्डर करेंगे, आपको उतनी ही अधिक प्रतिस्पर्धी कीमतें मिलेंगी।
8. आवश्यक प्रमाणपत्रों की आपूर्ति की जा सकती है।
हम आपकी बेहतर पसंद होंगे!
